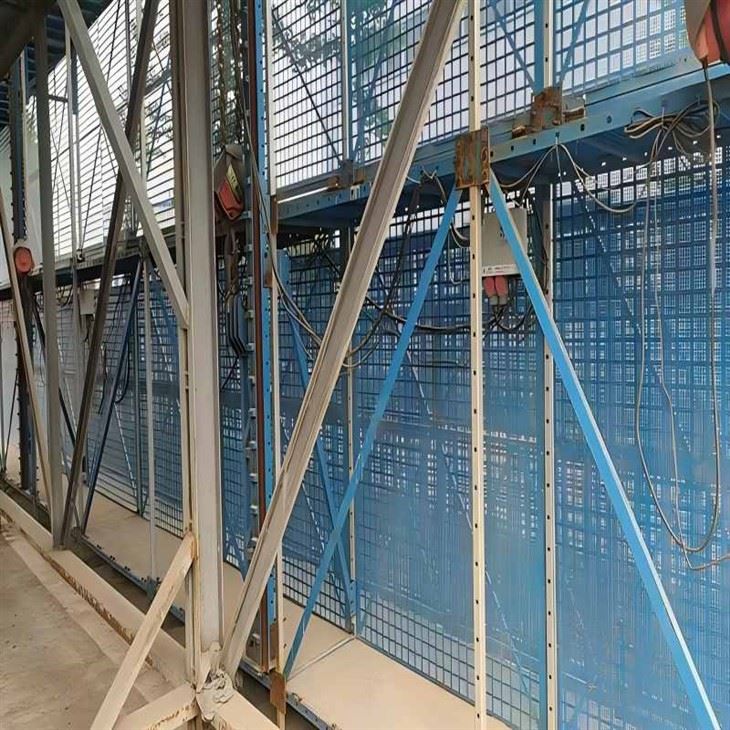

Sistema de andaime de elevação anexado

Shaanxi Flourish Industrial Co., Ltd. - Sistema de andaime de elevação anexado

Com mais de 25 anos de prática de engenharia em construção de-arranha-céus, a Shaanxi Flourish Industrial Co., Ltd. apresenta seu Attached Lifting Scaffold System-uma solução de escalada inteligente-totalmente em aço-construída para projetos de 10 a 40 andares. Projetado para superar o desempenho de andaimes convencionais de tubos-e{11}}acopladores e plataformas integradas leves, esse sistema oferece maior capacidade de carga, ciclos de elevação mais rápidos e garantia de segurança em várias-camadas.

1. Visão geral do produto

O sistema de andaime de elevação anexado integra elevação mecânica, suporte estrutural e monitoramento-em tempo real em uma plataforma unificada. Seu design modular suporta montagem rápida, reutilização repetida e operação estável sob condições-de carga pesada, tornando-o uma escolha prática para trabalhos-de fachadas de arranha-céus, concretagem e manuseio de materiais.

2. Vantagens principais (design especializado-de alta ascensão)

2.1 Elevação Síncrona Inteligente

• Equipado com talhas elétricas de acionamento duplo-(classificação de 7,5t) e transmissão-de cremalheira, alcançando uma velocidade de elevação constante de 0,5 m/min-substancialmente mais rápida do que os parques infantis convencionais.
• O controle síncrono-integrado monitora diferenciais de carga e desvio horizontal: alertas são acionados com variação de carga de ±15%, com desligamento automático em ±30%; discrepância de altura além de 30 mm interrompe a operação, de acordo com os requisitos da GB 50838-2015.
• Nenhuma desmontagem repetida durante as transições de piso; cada elevador cobre de 4 a 5 andares, reduzindo o trabalho manual em até 80% em comparação com andaimes tubulares tradicionais.
• Verificado-no local: um projeto residencial de 30 andares concluiu obras externas em 68 dias, contra 112 dias usando sistemas convencionais.

2.2 9-Proteção de segurança de nível

• A trava dupla-anti{1}}queda é acionada em 0,1 segundo em caso de falha do guincho, suportada por redes-antiqueda HDPE de 4m de altura com resistência ao impacto avaliada em 100kg.
• Anti-tombamento garantido por três suportes-fixados na parede por ponto de içamento, fixados com chumbadores M30 (grau de concreto maior ou igual a C20), limitando o deslocamento horizontal a menor ou igual a 20mm.
• Exibição-de carga em tempo real em 12 pontos de elevação; a energia é desligada automaticamente quando a carga excede 30kN/m².
• Resistência ao vento até 12 m/s (Beaufort Force 6); o revestimento galvanizado-por imersão a quente de 80 μm resiste a 1.800 horas de testes de névoa salina-de acordo com ASTM B117.

2.3 Estrutura de aço-total-para serviços pesados

• A estrutura principal fabricada em aço de alta- tração Q355B (resistência ao escoamento de 355 MPa), com placas de passarela antiderrapantes-de 3 mm de espessura-, suporta até dois trabalhadores e 500 kg de materiais por metro quadrado.
• Suportes diagonais removíveis (45 graus) e guarda-corpos de 1,2m{2}}de altura permitem a adaptação a fachadas curvas e configurações de canto.
• Juntas soldadas reforçadas (filete de 6 mm) proporcionam mais de 200 ciclos de reutilização-significativamente mais longos do que as alternativas de semi{3}}aço.
• Custo por m² em cinco{0}}anos: US$ 22, em comparação com US$ 30 para aluguel de sistemas leves e US$ 35 para parques infantis tradicionais-representando uma economia de custos de 42% durante o período.

2.4 Logística Otimizada e Eficiência Local

• Os módulos desmontados medem 1,2 m (largura) x 2,0 m (altura), permitindo que até 80 unidades caibam em um contêiner padrão de 10 m – 40% mais do que estruturas convencionais.
• Componentes pré{0}}montados reduzem-o tempo de configuração no local em 60%; uma equipe de duas-pessoas pode instalar 50m² em um turno de 8 horas.
• Peso de envio: 1 tonelada cobre aproximadamente 65 m², com custo de transporte de US$ 0,8/m² versus US$ 1,5/m² para sistemas comparáveis.

1. Estrutura principal-totalmente em aço

• Dimensões: 1,2m × 2,0m; tubo OD 48,3 mm, espessura da parede 3,0 mm.
• Material: aço Q355B (alongamento maior ou igual a 20%, resistência ao impacto maior ou igual a 34J a -20 graus).
• Acabamento: galvanizado-a quente; trilhos-guia integrados para alinhamento de elevação.
• Peso unitário: 28kg-40% mais pesado que estruturas de semi-aço, com o dobro da resistência estrutural.

2. Unidade de elevação inteligente

• Talha elétrica: classificação 7,5t, 380V/50Hz.
• Transmissão-de cremalheira com controlador PLC; erro síncrono Menor ou igual a 5mm.
• Equipado com sensores de parada de emergência, sobrecarga e subcarga.
• Controle remoto sem fio com alcance efetivo de 50m.

3. Sistema de suporte-anexado à parede

• Três suportes por ponto de elevação; Parafusos de ancoragem M30, comprimento 200mm.
• Aço carbono-de alta resistência, grau de resistência à tração 8.8.
• Ângulo ajustável de 0 a 15 graus para acomodar superfícies de construção irregulares.
• Compatível com resistência do concreto maior ou igual a C20 conforme GB 50838-2015.

4. Acessórios de segurança

• Redes-antiqueda: HDPE, malha de 50mm×50mm, resistência à ruptura de 15kN.
• Placas de passarela: aço antiderrapante-de 3mm, classificação 2kN/m².
• Guarda-corpos: 1,2m de altura com guarda-corpos-médios, em conformidade com OSHA 1926.451.

1. Como este sistema difere das plataformas integradas leves?
Plataformas leves (menores ou iguais a 0,5 kN/m²) são limitadas ao acesso de ferramentas e pessoal e são inadequadas para operações-de carga pesada, como colocação de concreto. Nosso sistema suporta 30kN/m², manuseia materiais e equipamentos simultaneamente e eleva a uma velocidade 2,5 vezes maior,-tornando-o a escolha preferida para construções pesadas-altas.

2. O sistema atende aos padrões internacionais de segurança?
Sim. Possui certificações EN 12811-1 (UE), OSHA 1926.451 (EUA) e GB 50838-2015 (China). O sistema de proteção de 9 níveis, incluindo travas duplas anti-queda e monitoramento contínuo de carga, passou consistentemente em todas as inspeções de terceiros.

3. Qual a altura mínima de construção para aplicação?
O sistema é otimizado para edifícios de 10 andares ou mais (maior ou igual a 30m). Para projetos entre 5 e 9 andares, oferecemos soluções alternativas de andaimes modulares para garantir economia-em diferentes escalas.

4. Quais são o MOQ e o prazo de entrega?
A quantidade mínima de pedido é de 20 unidades (abrangendo aproximadamente 50m²). Os pedidos padrão são despachados dentro de 5 a 7 dias; configurações personalizadas (por exemplo, molduras curvas) requerem de 10 a 14 dias. Treinamento gratuito-no local e garantia de 1 ano estão incluídos.

A Shaanxi Flourish Industrial Co., Ltd. fornece um sistema de andaime de elevação anexado que combina inteligência, integridade estrutural e-desempenho comprovado em campo-projetado para manter-projetos de grande altura dentro do cronograma e do orçamento.
